vendredi 30 août 2013

Nous voilà fin Aout et le temps passe vite, je vous propose une petite récapitulation de ce qui a été fait  depuis le début de cette année, pour commencé nous n'avons commencé les travaux qu'à partir du mois de juillet pour cause de printemps catastrophique, je rappel également que ce projet à pour ambition de montrer différentes techniques du bassin et différentes matières.

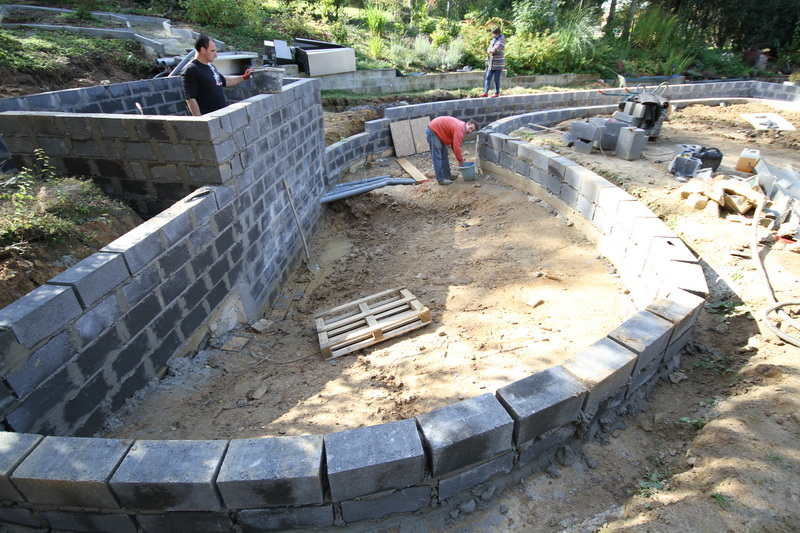

nous en étions la au début juillet :


2012 les objectifs ont été atteint avec la finition du gros œuvre déjà un grand pas accompli, petit rappel des mensurations : 185m³ 31m de long dans la médiane, fosse à 1.70 de fond, profondeur majoritairement 1m  locale technique de 16m² pour les commandes et la pré filtration mécanique le filtre biologique sera extérieur au local en question.
Première opération 2013, placement de plaquette en pierre naturel décorative, je sais c'est bizarre de commencer par ça mais il y a une raison simple, l'accessibilité, en effet lorsque le bassin sera rempli le mur du local technique ne sera plus accessible !
Nous avons profité pour également faire les murs de soutien de la butte


deuxième opération :
Placement du stabilisé du fond du bassin, en effet le fond du bassin était toujours en terre et pour des question de facilité de pose de l'HPDE il fallait faire un fond adapté, pas de chance lors de cette opération nous avons cassé une bonde de fond qui a du être remplacée




Troisième opération :
Impermax dans la cascade, deux techniques utilisées pour la pose de l'Impermax de quoi voir les différences, comme dit plus haut le but est aussi de montrer d'autres techniques et d'autres produits





Première technique, pose avec renforcement 3 couche sont nécessaires :
  •  primer + feutre de renforcement
  •  le gris première couche et deuxième couche en impermax noir
Deuxième technique :
Barbotine de ciment et primer + le gris première couche et deuxième couche en impermax noir



Voilà une bonne chose de faite, la cascade fait 15m de long pour un dénivelé total de 3m et sera alimenté par une pompe de 80.000 l/h
quatrième opération :
pendant ce temps le carrelage du sol du local technique à été posé

mais aussi une partie des carrelage des murs

dans le coin supérieur gauche on remarquera également qu'une arrivée d'eau à été placée avec un socarex de 25mm ainsi que différentes alimentation électrique
Les trois chambres du local technique ce mettent en place également
3 chambres pourquoi faire ????

  • la chambre du haut est l'arrivée des bondes de fond et Skimmer
  • la chambre centrale est prévue pour les eaux usées notamment du filtre à tambour
  • La dernière chambre est la sortie vers le filtre biologique

Les choses sérieuses commence maintenant avec l'étanchéité du bassin
L'étape suivant consiste à placer une bande d' HPDE sur tout le pourtour du bassin qui maintiendra les bandes de feuilles d'HPDE


il est impératif de fixer solidement ces bandes aux murs du bassin
Voilà la première feuille d'HPDE arrive de même que un peut plus de 80m de couvre murs en pierre bleue


voilà le matériel nécessaire pour travailler l'HPDE

Pose des premières bandes d'HPDE et fixation à la latte périphérique à l'aide de vis

les premières gouttes d'eau dans le bassin ...

Après la pose des feuilles, collage à chaud de celle-ci


Ponçage des futurs soudures

avant l'extrusion Le koi place un fil de cuivre au niveau de chaque futur soudure, mais pourquoi  ?????

Et finalement l'extrusion des feuilles d'HPDE ce qui fera une soudure inaltérable


Le tout prend forme

Un moment de stress avec les découpes des bondes de fond



Pour l'étanchéité des bondes, il faut d'autres joints que ceux livrés d'origine, des joints de 5mm d'épaisseur, l'anneau de pressage doit être en HPDE et a du être usinée sur place car il faudra faire une extrusion sur son pourtour

Première opération, introduction du joint entre la feuille d'HPDE et la bonde

ensuite on positionne l'anneau de serrage et on point la première vis

et finalement on place les autres vis en quinconce pour avoir un serrage régulier et c'est terminé pour l'instant, l'extrusion périphérique ce fera plus tard

Le couvre mur du mur de soutien de la butte ont été mise à longueur et percées pour les lanterne, on peut voir ce que sa donnera lorsqu'elles seront maçonnées sur le mur


J'ai regroupé les roches extraite lors de l'excavation du bassin, il y en a déjà pas mal
  Avec l'aide de Le koi nous avons réalisé quelques aménagements à l'avant de la maison afin de masquer le bassin d'hiver qui est visible à front de rue


Le matériel pour la toiture du local technique est arrivé et mis en place pour ce faire une idée

le toit du local technique est fini sans l'étanchéité qui sera de l'EPDM mais pour plus tard car la moitié du toit est démontable au cas ou il faut rentrer une pièce de grand volume, comme le filtre à tambour
.
les premier squatteurs ont fait leurs apparitions

vues imprenable du dessus du local technique, vous remarquerez que l'HPDE commence a couvrir le bassin  .


A présent le local est sombre et dépourvu d'électricité

mais pas pour longtemps

les murs des cuves ont été étanché à l'aide d'un ciment de cuvelage étanche en deux couches, encore une autre technique d’étanchement.

Le bassin d'hiver à reçu aussi ces plaquettes décorative et nous avons commencé la coursive entre la maison et e bassin avec un planché amovible histoire d'avoir accès à la partie technique de ce bassin

voilà ce qui à été réalisé en deux mois à raison de deux à trois jours semaine, cela dit ce n'est pas fini pour cette année, je reviendrai avec les nouveaux avancement de ce chantier , à bientôt
Patrick
